Замена ремня ГРМ легкового автомобиля. Общие принципы.

Любой автомобиль, газо-распределительный механизм(ГРМ) которого приводится в действие зубчатым ремнем, периодически нуждается в замене ремня. В этой статье рассмотрены общие принципы замены ремня, одинаковые для любого дизельного или бензинового мотора с ремнем ГРМ.

1)    Устройство ременного привода ГРМ.

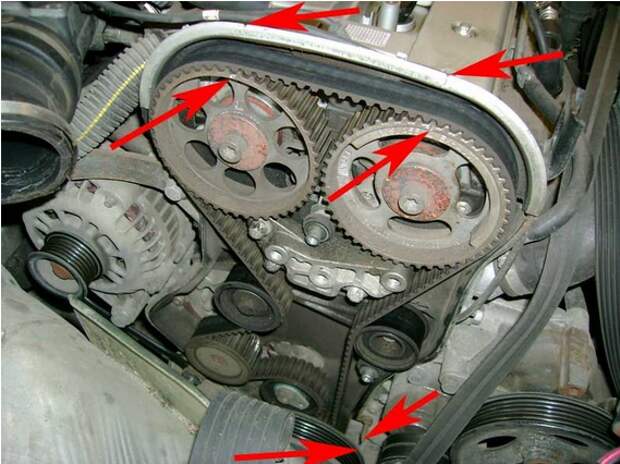

На картинке показана схема работы ремня ГРМ с четырьмя клапанами на один цилиндр.

Звездочка(шестерня) коленчатого вала двигает зубчатый ремень ГРМ. Ролики натяжителей обеспечивают нужное натяжение ремня. Ремень вращает звездочки(шестерни) распределительного вала ГРМ. Скорость вращения звездочки коленчатого вала всегда в два раза больше, чем звездочки распределительного вала.
Отличие ГРМ с двумя клапанами на один цилиндр лишь в том, что распределительных валов не два, а один. Поэтому нет нужды во второй звездочке и втором натяжном ролике.

2)    Снятие ремня ГРМ. Нередко перед снятием ремня ГРМ приходится снимать ремни гидроусилителя руля, генератора и помпы системы охлаждения. Это зависит от модели двигателя. На некоторых моторах приходится снимать клапанную крышку. Обычно это двигатели с четырьмя клапанами на цилиндр, в которых ради упрощения конструкции ремень вращает лишь один распределительный вал, второй вал связан с первым с помощью цепи.
Перед снятием ремня необходимо выставить все шестеренки в положение верхней мертвой точки(ВМТ) поршня первого цилиндра. Для этого на переднеприводных автомобилях приподнимите переднюю левую сторону автомобиля, чтобы колесо не касалось земли, а на заднеприводных заднюю левую сторону. Не заводя двигатель, включите четвертую передачу и, вращая колесо, добейтесь совпадения меток на шестерне распределительного или коленчатого валов.

Важно
Выставляйте метки до снятия ремня ГРМ. Это избавит вас от тяжелой процедуры выставления меток отдельно на каждом валу.



После этого открутите фиксирующие гайки натяжных роликов и ослабьте натяжение ремня. Затем снимите ремень.

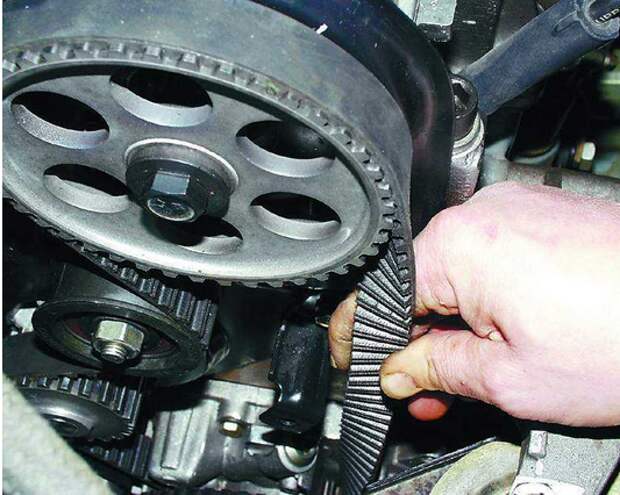

3)    Установка ремня ГРМ. При установке ремня самое сложное – добиться совпадения меток после натяжения ремня. Для этого в двигателях с одним распределительным валом одевайте ремень сначала на звездочку коленчатого вала, потом со стороны, противоположной натяжному ролику на звездочку распределительного вала, затем натягивайте роликом. В двигателях с двумя распределительными валами надевайте ремень сначала на звездочки распределительных валов, начиная с той стороны, где расположена звездочка коленчатого вала. Потом надевайте на звездочку масляного насоса, и в последнюю очередь на звездочку коленчатого вала. Натягивайте ремень одновременно двумя натяжными роликами. Степень натяжения на двигателях с одной звездочкой распределительного вала проверяйте между звездочкой распределительного вала и звездочкой коленчатого вала. Правильно натянутый ремень должен двумя пальцами с трудом поворачиваться на 90 градусов, как видно на фотографии:

На двигателях с двумя звездочками распределительных валов при верном натяжении ремня, с большим трудом одним пальцем удается продавить ремень на полсантиметра, нажав между шестернями распределительных валов. Точное место показано на рисунке:

Важно
   Не перетягивайте ремень. Это приведет к быстрому выходу из строя подшипников масляного насоса и роликов автоматического натяжения.


4)    Проверка. Вращая колесо, сделайте два полных оборота распределительного вала, выставьте его шестерню по меткам, и проверьте совпадение на коленчатом валу. Если метки не совпадают, ослабьте ремень, и натяните заново.

Замена ремня ГРМ достаточно проста на любом автомобиле, отличаясь только в мелочах. Терпение и внимательность помогут вам произвести замену, обезопасив двигатель своего автомобиля от неожиданного обрыва ремня ГРМ.
