Иногда возникает необходимость замены цилиндро-поршневой группы. В этой статье описан порядок действий по ее замене.
Когда нужна замена цилиндро-поршневой группы(ЦПГ)?
Замена нужна в случае серьезного повреждения гильз и поршней, вызванных лопнувшими кольцами, заклинивания мотора, износа цилиндров, сточенных до размеров последнего ремонта, или для форсирования двигателя.

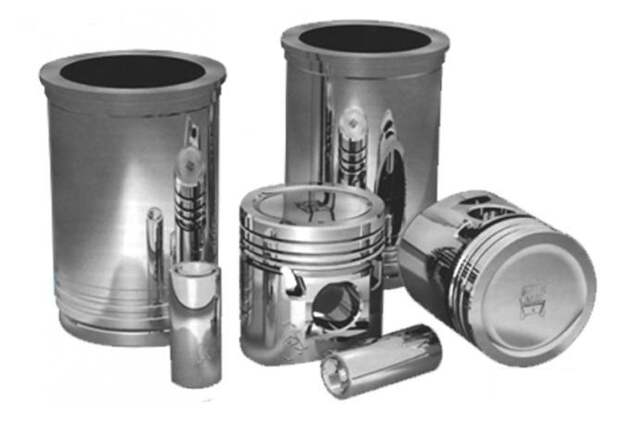

ЦПГ включает в себя гильзы цилиндров, поршни, поршневые пальцы, и поршневые кольца.
Особенности подборки и замены ЦПГ.
Приобретая комплект ЦПГ(иногда он называется гильзо-поршневая группа), не забудьте взвесить все поршни и шатуны. Если вы меняете шатуны, взвесьте новые, если нет, взвесьте старые. Разница в весе пары поршень-шатун для любого цилиндра не должна превышать 3-5 грамм. При разнице 10-15 грамм двигатель будет трястись во время работы. Разница в 20 и больше грамм будет сокращать ресурс мотора. Возможно удастся компенсировать разницу в весе используя более тяжелые шатуны с самыми легкими поршнями, и самые легкие шатуны с самыми тяжелыми поршнями.
Удобней менять ЦПГ на снятом двигателе. Замена ЦПГ на двигателе, установленном на автомобиле возможна лишь на моторах, в которых вставные гильзы можно просто выбить. На остальных автомобилях остается снимать блок, везти его к токарю или шлифовщику, и высверливать(шлифовать в ноль) старые гильзы, затем нагревать блок, и специальным аппаратом засовывать в него новые гильзы. Но такие двигателя не рассчитаны на смену гильз, поэтому долго такой мотор после замены ЦПГ не проработает. Если вы приобрели отдельно гильзы отдельно поршни, то придется в любом случае вести блок на расточку. Чтобы подогнать гильзы под цилиндры. Приобретение подогнанных комплектов избавит от этой необходимости.
Замена ЦПГ
Для того, чтобы заменить ЦПГ, сделайте следующее:
1) Закатите автомобиль на яму. Можно делать и лежа под автомобилем, но неудобно.
2) Отключите и уберите аккумулятор.
3) Слейте масло и охлаждающую жидкость.
4) Если есть возможность снять двигатель, снимите и положите на моторный стол. Если нет, придется все делать на автомобиле.
5) Отсоедините все навесные узлы, карбюратор, коллекторы, гидроусилитель руля, инжектор.
6) Снимите головку блока цилиндров.
7) Снимите масляный поддон двигателя.
8) Открутите гайки бугелей шатунов, и снимите бугеля.
9) Осторожно постукивая рукояткой молотка, выбейте все поршни.
10) Положите вынутые поршни в керосин. Если вместе с ЦПГ меняете и шатуны, эта операция не нужна.
11) Подберите по весу поршень, палец и шатун для каждого цилиндра.

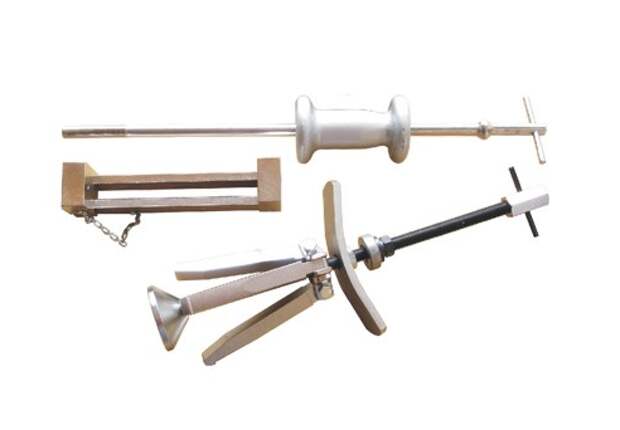

12) Специальным съемником извлеките гильзы из блока цилиндров.

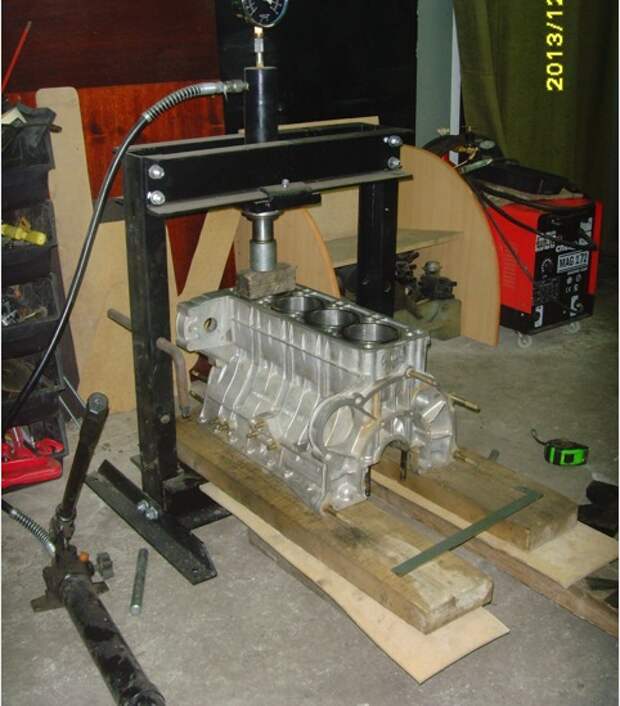

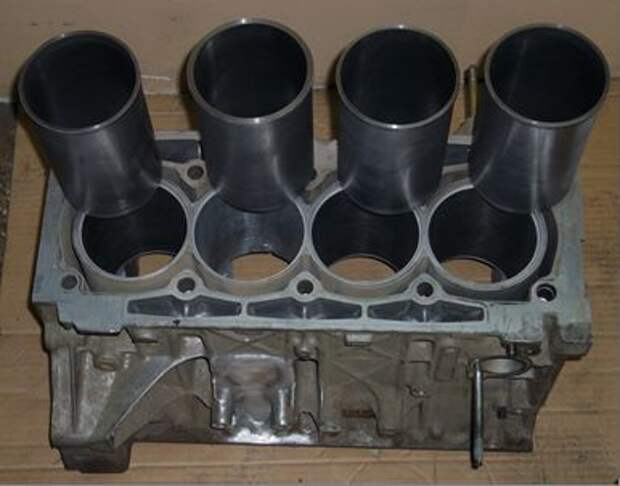

13) Запрессуйте новые гильзы. В зависимости от модели двигателя могут понадобиться дополнительные действия. За подробностями обратитесь к инструкции по ремонту вашего автомобиля.
14) Соберите поршни и шатуны, закрутив гайки бугелей. Снова взвесьте их. Если разница больше 3-5 грамм, придется стачивать лишнее, пока вес не придет в норму. После этого пометьте гайки и бугеля и снимите их.
15) Оденьте на поршни поршневые кольца. Старайтесь не сломать их. Кольца должны подходить по размеру. Зазор установленного в гильзу кольца должен быть в пределах 0,2-0,9 мм.
16) С помощью оправки вставьте поршни в блок цилиндров, соблюдая направление. Чтобы выемки на поршнях совпадали с клапанами.
17) Очистите постели шатунов и вкладыши. Смажьте вкладыши маслом, и установите их в постели.
18) Оденьте шатуны на коленчатый вал.
19) Очистите бугеля и вкладыши, смажьте вкладыши маслом, и установите в бугеля.
20) Оденьте бугеля каждый на свой шатун, и затяните.
21) Очистите привалочную поверхность блока цилиндров и головки блока цилиндров.
22) Поставьте новую прокладку головки блока цилиндров.
23) Установите и затяните головку блока цилиндров.
24) Установите и затяните прокладку и масляный поддон двигателя.
25) Поставьте и подключите все навесное оборудование.
26) Залейте охлаждающую жидкость и масло.
27) Поставьте аккумулятор.
28) Заведите двигатель и обкатайте на холостых оборотах в течение восьми — десяти часов.
29) Обкатайте автомобиль в движении.
Заменить ЦПГ сможет любой водитель. В этой статье описан порядок действий по замене, и некоторые секреты, которые позволят хорошо отремонтировать мотор.
